污泥制輕質陶粒在云南的應用前景分析

首先我們來分析下污泥制輕質陶粒技術可行性：
污水廠污泥是在一系列水處理工藝中從污水中分離出來的生物固體。其無機成分以SiO2、Al2O3和Fe2O3為主,類似粘土的主要成分。據紫萱陶粒制品有限公司負責人介紹，燒制陶粒時,原料的化學成分是致陶粒膨脹的主要因素。按其作用可分為3類:其一是成陶成分,有SiO2、Al2O3及Fe2O3,在原料中占3/4;其二是起助熔作用的熔劑氧化物,有Na2O、K2O、FeO、MgO等;其三是發氣物,在物料高溫時產生氣體,如O2、CO2、CO、H2等。經過上百件樣的試燒,不添加助脹劑的原料化學成分多在以下范圍(%):SiO2:48～68、Al2O3:12～18、Fe2O3:5～10、K2O+Na2O:2.5～7.0。原料的化學成分如能控制在上述 范圍內,多數料球都能燒脹。學者在研究粘土陶粒燒脹性時[8],發現在某溫度范圍內,當所用陶粒原料的化學成分處于某一范圍時,所得陶粒均具有良好的燒脹性。

其次，來說明下輕質陶粒在云南昆明的經濟效益

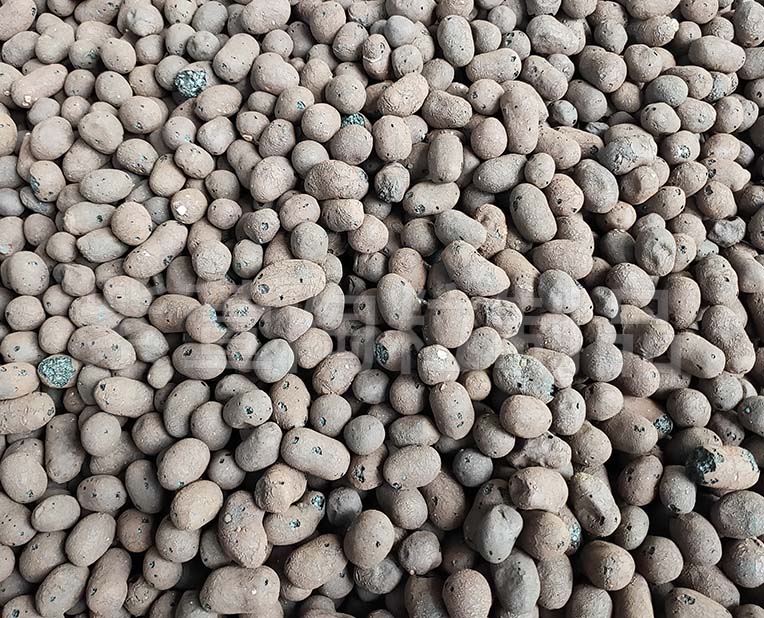

以輕質陶粒代替礫石制成的超輕陶?；炷列⌒涂招钠鰤K和隔墻板是性能優良的新型墻體材料,在建筑行業中有廣泛的應用。
